ガスバリア性に優れた高機能フィルム包装材
HOME > ダイアミロン®MF P4タイプ
製品情報
ダイアミロン®とは
ダイアミロン®MF P4タイプの概要
ポリ乳酸（PLA）多層フィルム
（PLA：植物由来プラスチック）

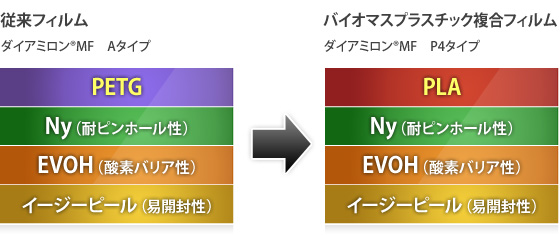

構成
特長
特長1 バイオマスプラスチック複合フィルムは腰があるため、カールが良好です
-
- 従来フィルム： A453（80μm）
- 従来フィルム： A453（80μm）
-
- バイオマスプラスチック複合フィルム：
P4タイプ（80μm）
- バイオマスプラスチック複合フィルム：
| 内容物 | スライスハム（40g） |
|---|---|
| 蓋材 | OPP（30μm）/VMPET（12μm）/EVA（40μm） |
特長2 従来フィルムと同等の耐ピンホール性を確保してます
実際のパック品を使用し、過酷条件下で落下させてパック品の状態を確認しました。
【測定内容】

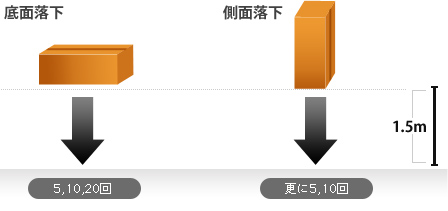

スライスハム（80g/絞り深さ10mm）の3連パック、10連を段ボール箱に詰め、5℃の雰囲気温度に24時間保存した後、1.5mからの高さから落として実施しました。
| 各落下回数におけるピンホールパック数 | ||||||||
|---|---|---|---|---|---|---|---|---|
| タイプ | 銘柄 | 総厚み （μｍ） |
底面落下 | 側面落下 | 合 計 | |||
| 5 | 10 | 20 | 5 | 10 | ||||
| 従来フィルム | A453 | 80 | 0 | 0 | 0 | 0 | 0 | 0/30パック |
| バイオマスプラスチック 複合フィルム |
P4タイプ | 80 | 0 | 0 | 0 | 0 | 0 | 0/30パック |
P4タイプの注意事項
- PLAは耐熱性が高くないため（ガラス転移点（Tg：60℃））、シール時にゴムパッキンの転写跡が付くことがあります。（PETG，Tg＝80℃）
- フィルムを鋭角に折り曲げると跡が残ることがありますが、品質に影響はございません。
- 深絞り包装時（シール時）にPLA特有の香りが発生します。
- 常温では加水分解はほとんど進みませんが、原反は念のため防湿包装とさせて頂きます。（防湿紙管、アルミ包装）
- 原反は冷暗所で保管し、吸湿防止のため無包装での放置は避けて下さい。
- 原反の品質保証期間は弊社出荷後、6ヶ月とさせて頂きます。
